Alarma Laser

Alarmas con láser

Aquí te presento 2 alarmas con láser, la No. 1 tiene un alcance de 300 metros, en

tanto la No. 2 tiene 1 Km., esto se debe a que tiene a diferencia de la 1, 2

transistores en configuración darlington (TR1 y TR3).

Además los resistores R1 y R2(potenciòmetro) tienen un valor distinto que la No. 1,

el resto de los componentes son exactamente iguales. En el caso que la luz sea

muy fuerte se deberá proteger la foto celda con un tubo negro y que solo reciba la

luz adecuada.

Para distancias largas (Alarma 2) se deben de usar lentes para guiar hacia la foto

celda la luz que operará la alarma.

Lista de componentes

Capacitores:

C1: 100 /F. 25V

C2: 220 /F. 25V.

Resistores:

R1: 100K (para la de 1 km.

4.7 M7)

R2: 2.2M (pot.) (para la de 1

km. 1 M7

R3: 47K7

R4: 1K7

R5. 330 7

Semiconductores:

IC1: 555

TR1-TR2-TR3: BC548

D1: 1N4002

Otros:

LDR1: FR-27 o equiv.

K1: Relevo de 6 ò 12V

LASER de 1.0 mW. modelo

4300097

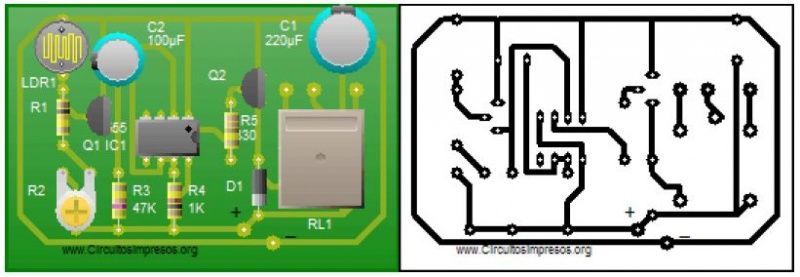

Alarma láser 1

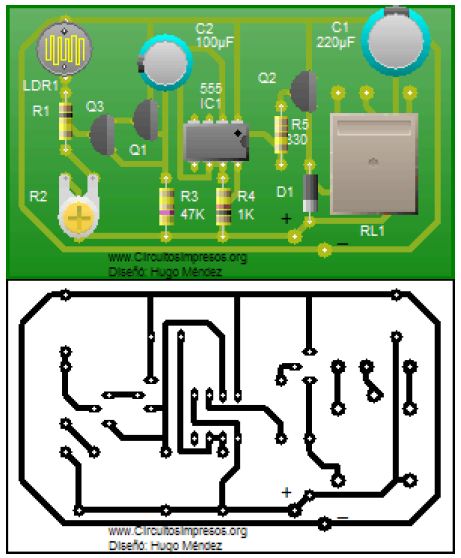

Alarma láser 2



Fuente: electronica2000.com
